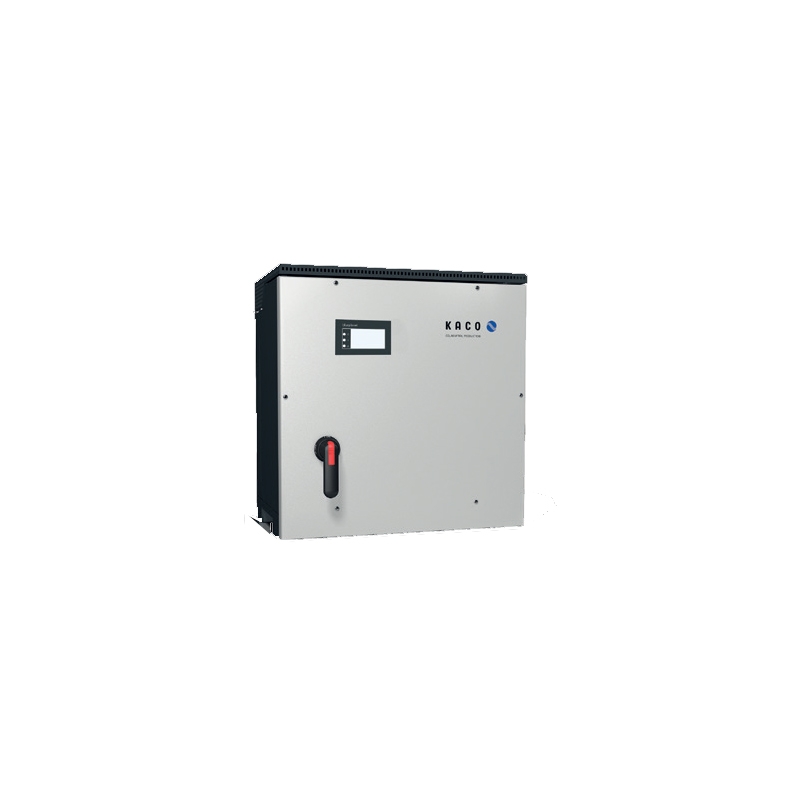

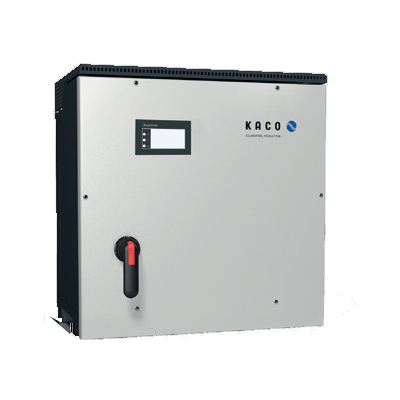

blueplanet 125.0 TL3

  • 시스템 전압, 1500V 모듈용 인버터
  • IP66 옥외 벽걸이형, 80kg 의 가벼운 무게 구현, 동작범위 -25 ℃ ~ 60℃
  • 탄화규소 (Silicon carbide) 반도체를 사용하여 내구성을 높인 최초의 인버터
  • 원격 서비스를 통한 시운전 및 유지관리 기능
125kW 옥외형 (1500V)

DC Input data

최대 PV 전력 187.5 kW
MPP 전압 범위 875 ~ 1,300 V
DC 운전 범위 875 ~ 1,450 V
정격 DC 전압 /기동 개시 전압 900 V / 1,000 V
최대 DC 허용 전압 1,500 V
최대 입력 전류 160 A
최대 단락 전류 300 A
MPP 트래커 수 1
MPP당 스트링 수 2pairs

AC output data

정격 출력 125 kW
최대 출력 137.5 kW
출력 전압 600 V (3P+PE)
전압 범위 (Ph-Ph) 480 ~ 760 V
정격 주파수 (range) 50 Hz / 60 Hz (45 ~ 65 Hz)
정격 전류 3 x 120.3 A
최대 전류 3 x 132.3 A
최대 고조파 왜곡률(THD) ≤ 3 %
역률 조정 (무효전력) 0-100%Snom/ 진상0.30 – 지상 0.30
회로 구성 3상

General data

최대 효율 99.2%
유로 효율 99.1%
냉각 방식 강제풍냉식
동작 중 소비 전력 10 W
소음 배출 <59.2 db
토폴로지 무변압기형
크기(W/H/D) 699 x 719 x 450 mm
무게 78.2 kg

Mechanical data

디스플레이 LEDs
제어장치 웹서버, 모바일
인터페이스 이더넷, USB, RS485 (optional: 4-DI, WIFI)
고장 신호생성 릴레이 무전위 최대 30 V / 1 A
DC 연결 cable lug, max. 240 mm² (0.372 in2) Cu or Al
AC 연결 cable lug, max. 240 mm² (0.372 in2) Cu or A
보호 등급 IP66 / NEMA 4X
동작 온도 범위 -25 °C ~ +60 °C
상대 습도 0 – 100%
최대 해발 고도 3,000m
해안으로부터의 최소거리 500m
