제 품

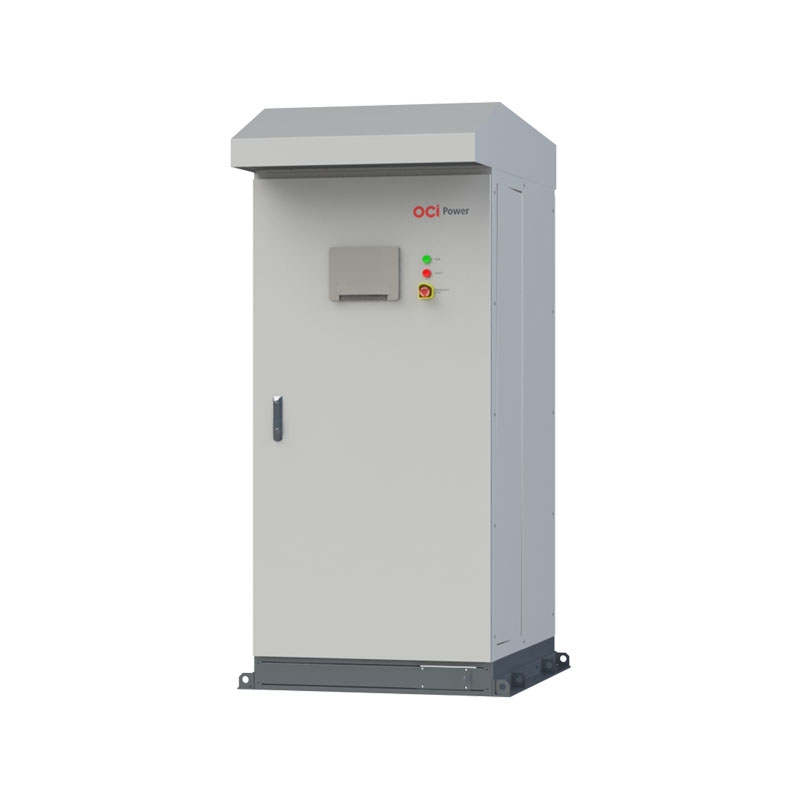

OS500 TL-S OD

  • 콤팩트한 크기로 가격 경쟁력과 시공비 절감 효과
    (PCS 및 전기설비 옥외형 설계 가능)
  • IP65외함으로 옥외 설계 가능
    염해 방지 C5-M High 적용 (옵션)
  • 용량 확장 용이성
    최대 2MW (500kW x 4) 구성 및 병렬 운전을 통해 부하에 맞는 스마트한 운전 가능
  • 다양한 전압 범위
    다양한 베터리 전압 범위에 맞춰 대응 가능
  • 모듈러 방식 구현
    고장 발생 시 대응 및 효율 운전
OS Series, ESS용 PCS

DC 입력

배터리 최대 전력 515kW
DC 전압 범위 950V ~ 1500V
820V ~ 1250V
630V ~ 1100V
최대 DC 허용전압 1500V
최대 DC 전류 543A / 635A / 818A
DC 단자 +3개, -3개

AC 출력

정격 출력 500kW
계통 전압 3*600V
(-12% / +10%)
3*500V
(-12% / +10%)
3*420V
(-12% / +10%)
정격 전류 482A / 577A / 688A
정격 주파수 60Hz
전 고조파 왜곡율(THD) 정격 시 3% 이내
정격 출력 시 역률 -0.9 ~ 0.9

제품 사양

내부 소비전력 정격 시 1% 이내
외부 소비전력 1220W 이내
내부 대기전력 80W 이내
외부 전원 전압 220V(±10%)
최대 효율(방전 / 충전) 98.91%/96.90%
98.90%/96.81%
98.79%/96.72%

사용환경 데이터

동작 온도 범위 -20℃ ~ +60℃
(> 40℃ derating)
보관 온도 범위 -20℃ ~ +70℃
상대 습도 0 ~ 95%
(non condensing)
최대 해발 고도 2000m
(as per IEC 62040 / 3)
